Produktöversikt
OM5-fiberpatchkablar används där multimodlänkar med kort räckvidd kräver högre bandbreddsplanering, tydlig kabelidentifiering och kompatibilitet med moderna optiska sändtagare. Jämfört med traditionella OM3- eller OM4-patch-kablar är OM5 optimerad för ett bredare våglängdsfönster, vilket gör den lämplig för SWDM- och BiDi-baserade migreringsvägar i utvalda datacenterapplikationer.

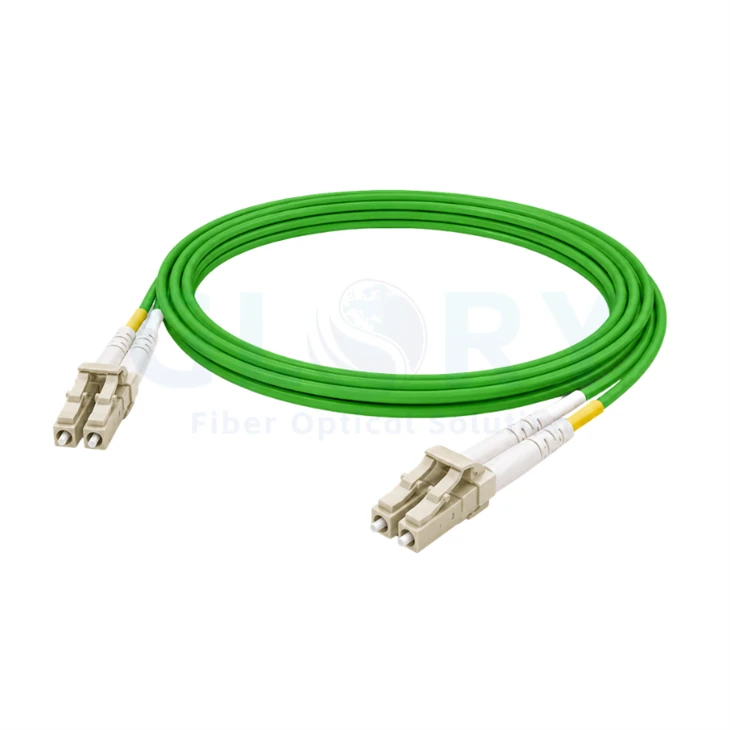

Denna LC till LC-duplexbygel är lämplig för att ansluta switchar, optiska sändtagare, fiberpatchpaneler, rack-monterade höljen och strukturerade kabelsystem. Dess limegröna mantel hjälper installatörer att snabbt skilja OM5-länkar från aqua OM3/OM4 eller gula OS2-kablar inuti trånga skåp.
Nyckelfunktioner
OM5 Wideband Multimode Fiber
Stöder kort-höghastighets-multimodsöverföring och hjälper till att förbereda kabelinfrastruktur för SWDM-förberedda nätverksdesigner.
LC UPC Duplexanslutning
Kompakta LC-duplexkontakter är lämpliga för hög-patchpaneler, SFP/SFP+/SFP28/QSFP-utbrytningsmiljöer och utrustnings-sidoanslutningar.
Låg-förlust optisk prestanda
Precision-polerade kontaktytor hjälper till att minska insättningsförluster och stöder stabila optiska länkar i täta rackmiljöer.
2,0 mm tät-buffrad kabel
Konstruktionen på 2,0 mm balanserar flexibilitet, routingbekvämlighet och mekaniskt skydd för skåp och rack-nivå patchning.
OFNR Riser-Rättad jacka
Lämplig för kabeldragningar inomhus från vertikala och golv-till-golv där lågprestanda för stigare- krävs enligt projektspecifikationen.
Limegrön identifiering
OM5 limegrön färgkodning hjälper till att minska felaktig lappning och gör fibertypsidentifiering enklare under drift och underhåll.
Tekniska specifikationer
| Produkttyp | OM5 multimode fiberpatchkabel |
|---|---|
| Anslutning A | LC UPC Duplex |
| Kontakt B | LC UPC Duplex |
| Fiberläge | OM5 bredband multimodfiber, 50/125 µm |
| Antal fibrer | 2 fibrer, duplex |
| Kabeldiameter | 2,0 mm |
| Kabelstruktur | Tät-buffrad duplex-patchkabel |
| Jacka betyg | OFNR riser-jacka |
| Jacka färg | Limegrön |
| Insättningsförlust | Mindre än eller lika med 0,3dB typisk standardkvalitet |
| Avkastningsförlust | Större än eller lika med 30dB |
| Försvagning | Mindre än eller lika med 3,5dB/km vid 850nm |
| Minsta böjradie | 7,5 mm fiberkärna minsta böjradie |
| Standardlängd | 1m / 3ft; anpassade längder tillgängliga på begäran |
| Vanliga applikationer | Patchning av datacenter, byte-till-panellänkar, företagsstamnät, telekomrum, SWDM-klar multimode-kablar |
Designad för kort-höghastighetsnätverk-
Där OM5 är meningsfullt
- Datacenter som planerar 40G/100G eller framtida uppgraderingar med kort-räckvidd
- Strukturerade kablageprojekt som vill ha ett tydligt OM5-kabelskikt
- SWDM eller BiDi multimode transceiver miljöer
- Täta ställ där LC-duplexlänkar föredras framför parallella kablar med hög fiber-antal
Installationsfördelar
- Enkel identifiering genom limegrön OM5-jacka
- Flexibel 2,0 mm kabeldragning inuti patchpaneler och skåp
- LC-duplexformfaktor sparar utrymme i portar med hög-densitet
- Fabriksanslutna-kontakter minskar fältavslutningsarbetet
OM5 vs OM4: Urvalsanmärkningar
OM4 används fortfarande i stor utsträckning för konventionella 10G, 25G, 40G och 100G korta-multimodslänkar. OM5 bör övervägas när projektet specifikt kräver bredbandsfiber för multimod, SWDM-kablar eller ett tydligt separerat migreringslager för flermodsplanering med högre-hastighet. För standard SR-transceiverlänkar, bekräfta alltid transceiverns datablad, räckvidd som stöds, fibertyp och total länkbudget innan du väljer OM5.
Beställningsinformation
| Punkt | LC till LC OM5 Multimode Fiber Patch-kabel |
|---|---|
| Anslutningsalternativ | LC-LC, LC-SC, LC-FC, LC-ST tillgängliga på begäran |
| Polsk typ | UPC-standard; andra tillgängliga alternativ beroende på fiberläge och kontakttyp |
| Längdalternativ | 1m, 2m, 3m, 5m, 10m eller anpassad längd |
| Jacka alternativ | OFNR, OFNP, LSZH, PVC beroende på projektkrav |
| Förpackning | Individuell PE-påse med etikett; bulkpackning tillgänglig för projektorder |
| Anpassning | Längd, etikett, manteltyp, kopplingskombination och förpackning kan anpassas |
Kvalitetskontroll
Avsluta-ansiktsinspektion
Anslutningsändytorna inspekteras för att minska kontaminering, repor och poleringsdefekter före leverans.
Optisk testning
Varje kabel kan testas för insticksförlust och returförlust enligt kundens projektkrav.
Etikett & spårbarhet
Produktetiketter kan innehålla längd, fibertyp, kontakttyp, batchnummer och kundspecifik-projektinformation.
Vårt kvalitetslöfte
Omfattande 3-års garanti
Vi backar tryggt alla våra produkter med en3 års garanti. Vår specifika servicepolicy är: inom ett år för kvalitetsfrågor tar vi fullt ansvar för returer; inom två år, för ersättningar; och inom tre år, för reparationer.
Tydlig och konkurrenskraftig MOQ
Vi välkomnar både prov- och massbeställningar. Vår standardMinsta orderkvantitet (MOQ) är 50 enheter. Vi erbjuder ocksågratis prover för testningför att hjälpa dig att utvärdera vår kvalitet med tillförsikt.
Snabb och pålitlig logistik
Vi garanterar leveransinom 10 dagarför standardartiklar. Vår logistikfördel inkluderarkostnadseffektiv-dörr-till-dörrserviceför att förenkla frakten för dig.
Vår stiftelse
Uppbackad av18 års erfarenhetSedan 2008 kontrollerar vi kvaliteten från vår egen fabrik, accepterarOEM/ODMbegär och underhållerfärdig lagerför grossist. Vi fokuserar på att leverera den optimala balansen avpris och kvalitetdirekt tillslutkunderöver hela världen.
Ditt förtroende är vår prioritet. Samarbeta med oss för pålitliga fiberoptiska lösningar som stöds av tydliga löften.
